305系列單級、315系列二級調壓閥

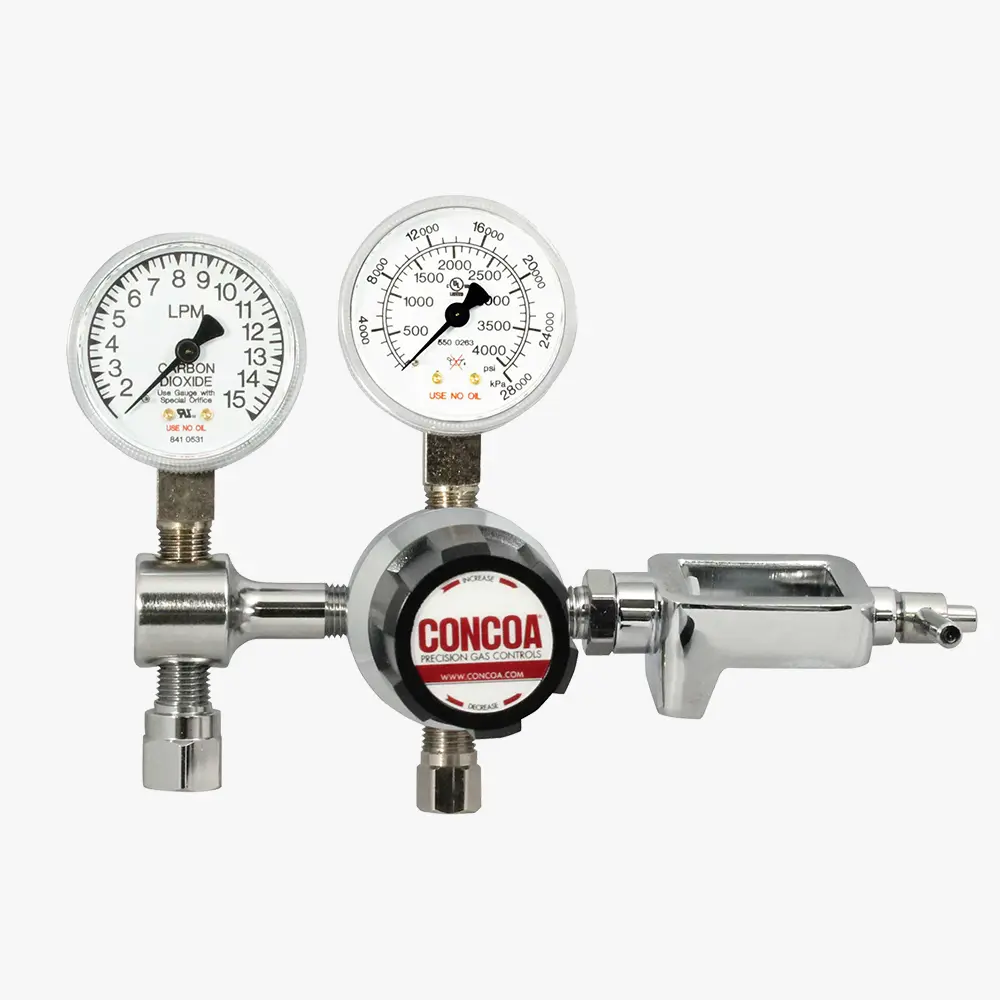

規格：圖示型號3058381-01-M2D
單位：臺
瀏覽次數：4743
性能標簽：
305系列單級、315系列二級調壓閥，活塞傳感，最大入口壓力3000 PSIG (210bar)，最大出口壓力0~500 PSIG ， Cv=0.1
產品詳細描述
305系列為特別設計的調壓閥，廣泛用于激光用混合氣體以及醫用氧氣，也可以用于儀表、一般實驗室/診所等。合成了CONCOA的超級壓縮型閥座，這些調壓閥還包含有一個316L不銹鋼膜片以及PTFE密封，可以確保絕對的氣體純度。這種調壓閥經濟適用，用途極其廣泛。
305、315系列性能特點
定制校準：特殊設計，用于醫學實驗室血氣,激光氣體及其他醫用氣體的應用；提供標準2-15LPM流量計，并提供定制的2-15LPM刻度的用于任何非腐蝕性氣體或混合物的流量計出口通孔的面積是按照特殊氣體的流量要求設計的，采用熱式質量流量計。
305、315系列技術參數
- 最大入口壓力：3000 PSIG；
- 最大出口壓力：0~500 PSIG
- 壓力表：2”直徑鍍鉻
- 工作溫度：-40~60°C
- 流量系數 Cv = 0.1
- 接口：¼”FNPT
- 重量：305-8381-M1L (1.29kg)，315-8381-M1L (1.90kg)
305、315系列材質
• 閥體：鍍鉻黃銅棒料
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE
• 過濾器：10μm熱壓結青銅
• 內部密封：PTFE
305、315系列典型應用
• 血氣、激光氣體
• 醫學研究、制藥
• 高校實驗室
選型信息表
| 305 | A | B | C | D | - 入口 | 選項 |
| 315 | 出口壓力 出口壓力表 | 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0~15 0~30 PSIG | 0: 無 | 0: ¼” FNPT接頭 | 0: 裸閥體 | 見下表 | B: 協議報警站，帶壓力開關表 |
| 2: 0~30 0~60 PSIG | 3: 0~4000PSIG | 1: ¼” MNPT | 1: 標準裝配 | C: 協議切換站 | ||
| 3: 0~50 0~100 PSIG | 2: ¼”管接頭 | (PSIG/kPa壓力表) | E: 協議報警站，帶本安傳感器，用于危險環境 | |||
| 5: 0~100 0~200 PSIG | 3: 隔膜閥¼”管接頭 | 2: 標準裝配 | H: 協議切換站，帶壓力開關表 | |||
| 6: 0~200 0~400 PSIG | 4: 隔膜閥¼” MNPT | (bar/PSIG壓力表) | J: 協議報警站，帶一般傳感器，用于非危險環境 | |||
| 7: 0-500 0-1000 PSIG | 5: 針閥 ¼” MNPT | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||||
| 8: 2~15LPMCO2 2~15LPM流量表 | 6: ⅛”管接頭 | M: 協議站 | ||||
| 9: 定制校準 定制流量表 | 7: ⅜”管接頭 | Q: 協議吹掃站 | ||||
| 8: 醫用DISS接頭 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | |||||
| 9: ¼" 寶塔接頭 | ||||||
| A: ⅜” BSP 右旋接頭 |
| 氣體種類 | 入口(螺紋) | 入口(卡箍式) | 出口(醫用DISS) | ||
| 空氣 | CGA 346 | CGA 950 | 1160 | ||
| 氬氣 | CGA 580 | 不適用 | 1060 | 1120 | |
| 二氧化碳 | CGA 320 | CGA 940 | 1080 | ||
| 二氧化碳 < 7%和氧氣 | CGA 280 | CGA 880 | 1020 | 1180 | 1200 |
| 二氧化碳 > 7%和氧氣 | CGA 500 | CGA 940 | 1020 | 1060 | 1080 |
| 醫用血氣混合物 | CGA 500 | CGA 973 | 1020 | 1060 | 1080 |
| 環丙烷 | 不適用 | CGA 920 | 1100 | ||
| 乙烯 | 不適用 | CGA 900 | 1140 | ||
| 氦氣 | CGA 580 | 不適用 | 1060 | 1120 | |
| 氦氣 < 80%和氧氣 | CGA 280 | CGA 890 | 1020 | 1180 | 1200 |
| 氦氣 > 80%和氧氣 | CGA 500 | CGA 930 | 1020 | 1060 | 1080 |
| 氪氣 | CGA 580 | 不適用 | 1060 | 1120 | |
| 二氟甲烷 | CGA 320 | 不適用 | 1080 | ||
| 氖氣 | CGA 580 | 不適用 | 1060 | 1120 | |
| 氮氣 | CGA 580 | CGA 960 | 1060 | 1120 | |
| 氮氣和氧氣<23.5% | CGA 280 | CGA 890 | 1020 | 1180 | 1200 |
| 氧化二氮 | CGA 326 | CGA 910 | 1040 | ||
| 氧化二氮47.5~52.5%和氧氣 | CGA 280 | CGA 965 | 1020 | 1180 | 1200 |
| 氧氣 | CGA 540 | CGA 870 | 1240 | ||
| 氟代甲烷 | CGA 580 | 不適用 | 1060 | 1120 | |
| 氙氣 | CGA 580 | 不適用 | 1060 | 1120 | |
| 氙氣和氧氣>20% | CGA 280 | CGA 890 | 1020 | 1180 | 1200 |
